隱形鐵窗結構大解密-隱形鐵窗結構圖

隱形鐵窗這個產業在台灣發展也有數十年,從最初的無人知曉,到現在成為社區大樓的新寵。然而隱形鐵窗對多數人來說仍然是個陌生的名字,多年工作經驗的傳統產業師傅,也不了解隱形鐵窗的結構,一般人聽到「隱形」和「鐵窗」兜在一起也是滿頭霧水,鐵窗怎麼可能隱形呢?!

想安裝隱形鐵窗卻不了解隱形鐵窗的結構,要拿來防墜保護生命的東西卻完全不了解這怎麼行呢?

隱形鐵窗是什麼?隱形鐵窗的防墜原理?隱形鐵窗的結構?隱形鐵窗該如何逃生?

簡單來說,隱形鐵窗結構是這樣子的,隱形鐵窗是由鋁材和不銹鋼絲繩組成。鋁材會釘在水泥牆,或者是磁磚、欄杆等等的位置,接著不鏽鋼絲繩會繞著鋁材上的固定鍵拉線,進而完成隱形鐵窗。

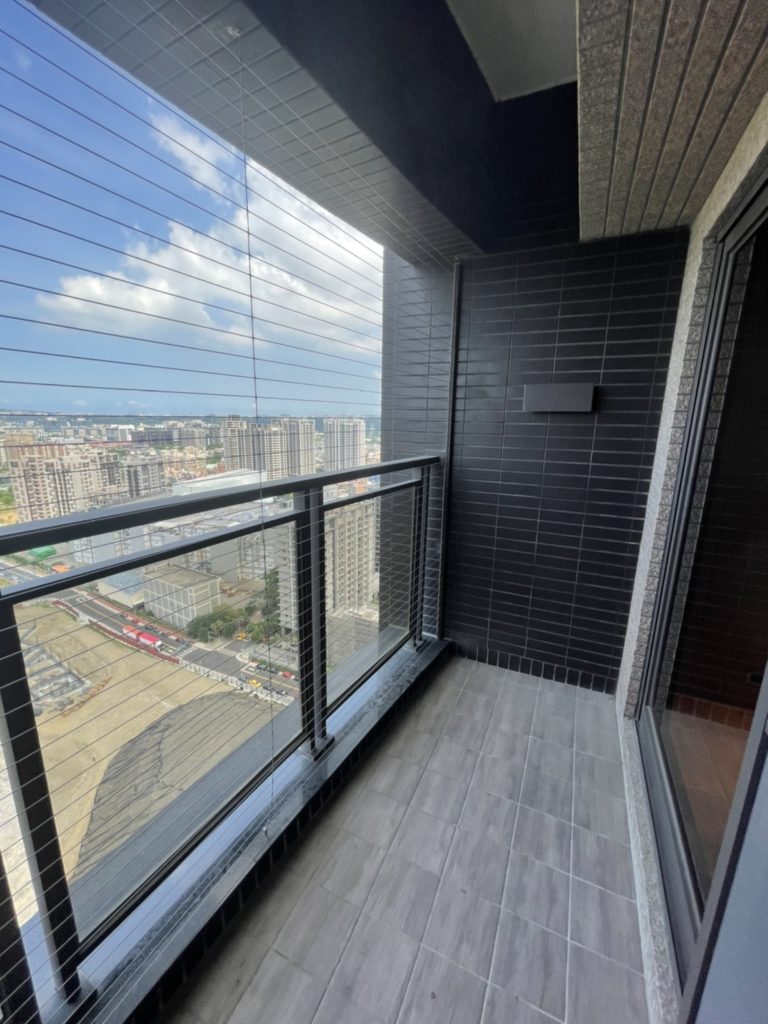

隱形鐵窗實績-隱形鐵窗橫式安裝5公分間距

隱形鐵窗實績-隱形鐵窗橫式安裝5公分間距



隱形鐵窗是甚麼?隱形鐵窗就是一種防墜設施!





隱形鐵窗結構大解密✨



    1. 依照各案子需求裁切合適的鋁合金底座及外蓋的長度
    2. 將固定鍵以不鏽鋼螺絲鎖附於鋁材上



到這邊鋁材的備料就完成了!抵達安裝現場後……



    1. 每20公分的距離,鎖附不鏽鋼功壁螺絲,將鋁材固定於安裝點
    2. 以S型方式一線到底地繞上不鏽鋼絲繩
    3. 如果不鏽鋼絲繩的線常超過170公分,再打上一條十字扣補強線,確保鋼絲繩最大拉寬間距小於10公分
    4. 最後步驟將外蓋蓋上,以不鏽鋼螺絲鎖緊



隱形鐵窗就大功告成囉!



為了讓大家更了解隱形鐵窗,高高順特地提供隱形鐵窗結構圖如下

不僅一般民眾安裝前可以簡單快速地對隱形鐵窗結構、外觀有個概念

機關單位如有隱形鐵窗安裝需求的也可以參考🔎



5公分一般防墜隱形鐵窗結構圖

隱形鐵窗結構圖-隱形鐵窗直式安裝5公分間距

隱形鐵窗結構圖-隱形鐵窗直式安裝5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝5公分間距

2.5公分寵物防墜/防鴿隱形鐵窗結構圖

隱形鐵窗結構圖-隱形鐵窗直式安裝2.5公分間距

隱形鐵窗結構圖-隱形鐵窗直式安裝2.5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝2.5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝2.5公分間距



因為隱形鐵窗使用的是不鏽鋼絲繩,線徑不大,相比傳統鐵窗而言非常不明顯,從遠處來看其實看不太出來有安裝鐵窗,所以稱之為「隱形鐵窗」

逃生時也因為使用鋼絲繩所以使用電工鉗就可以將線剪斷,隱形鐵窗結構設計完全不會影響逃生

隱形鐵窗與傳統鐵窗外觀比較-左側為隱形鐵窗直式安裝2.5公分間距

隱形鐵窗與傳統鐵窗外觀比較-左側為隱形鐵窗直式安裝2.5公分間距



文章圖片看不清楚嗎?隱形鐵窗結構圖pdf檔在此,歡迎點擊下載👇🏼

隱形鐵窗結構圖-隱形鐵窗直式安裝5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝5公分間距

隱形鐵窗結構圖-隱形鐵窗直式安裝2.5公分間距

隱形鐵窗結構圖-隱形鐵窗橫式安裝2.5公分間距
